Cấu tạo điều hòa âm trần nối ống gió và nguyên lí làm việc

Điều hòa âm trần nối ống gió là một trong các dòng điều hòa âm trần được dùng rất phổ biến tại các khách sạn, trung tâm thương mại và văn phòng. Tuy nhiên thông tin về dòng điều hòa này còn khá nghèo nàn khiến người dùng gặp khó khăn trong việc chọn mua sản phẩm.

Qua bài viết sau, Điện máy Siêu rẻ sẽ chia sẻ về cấu tạo và nguyên lí hoạt động của điều hòa âm trần nối ống gió để bạn đọc tham khảo.

[spoiler title=’Điều hòa ống gió là gì?’ style=’default’ collapse_link=’true’]Điều hòa âm trần nối ống gió là dạng điều hòa âm trần hoạt động theo cơ chế thổi khí lạnh qua các ống gió, ống dẫn được lắp ở trên trần hoặc giấu trần để thiết bị không lộ ra ngoài. Việc này giúp các dây nối sẽ được giấu đi để tiết kiệm không gian, tăng tính thẩm mỹ.[/spoiler]

---

Cấu tạo điều hòa âm trần nối ống gió

Máy lạnh âm trần nối ống gió cũng có kết cấu tương tự với điều hòa trung tâm (multi) với hệ thống ống gió nối từ dàn lạnh tới nhiều phòng. Điểm khác là điều hòa âm trần chỉ bao gồm 1 dàn lạnh và 1 dàn nóng, chứ không có nhiều dàn lạnh như điều hòa trung tâm.

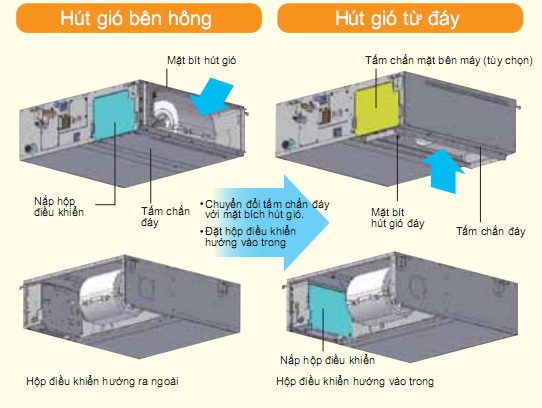

Cấu tạo dàn lạnh điều hòa âm trần nối ống gió

Dàn lạnh của điều hòa âm trần nối ống gió sẽ được đặt giấu một phần bên trong trần nhà. Theo đó, trên dàn lạnh của điều hòa âm trần nối ống gió sẽ hoạt động tương tự các dòng điều hòa khác. Tuy nhiên, có đồng thời nhiều đầu ra cho không khí mát, mỗi đầu ra này sẽ được nối với 1 ống gió dẫn tới những phòng khác nhau hoặc những vị trí khác nhau trong phòng lớn.

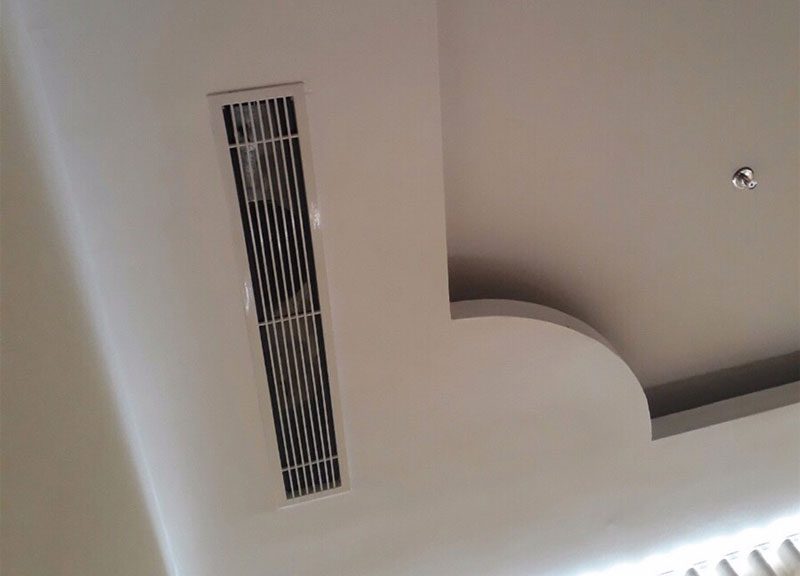

• Cửa gió: có các lỗ hình chữ nhật được gắn trên trần cho không khí lạnh lưu thông đến phòng.
• Cục lạnh: gồm có bộ điều khiển, dàn culi ống đồng nối trực tiếp với máy nén ở dàn nóng,1 quạt gió nhỏ và hệ thống ống nước ngưng.

Dàn lạnh sản phẩm chế tác dạng hình hộp chữ nhật với 2 đầu trống kết hợp với chụp hồi và chụp thổi nhằm liên kết đường ống gió và hộp gió. Cấu tạo của dàn lạnh nhỏ, gọn nên dễ dàng để ở trên trần nhà. Đầu thổi sẽ nối với các ống dẫn khí đến những nơi mà bạn mong muốn khí lạnh đến. Bên ngoài trần chỉ hở ra mặt Panel được sơn tĩnh điện có độ dày khoảng 10mm. Đầu hồi kết nối với các ống gió để đảm bảo được nguồn gió cấp cho máy.

Ngoài ra cửa gió trên dàn lạnh được thiết kế theo dạng hình chữ nhật gắn trên trần nhà. Nơi đó, khí lạnh sẽ đi đến không gian chúng ta sinh hoạt. Cửa gió giúp cho hệ thống đường ống được gắn trên trần, nơi khí lạnh tỏa ra với mọi người. Ống gió mềm nơi các đường ống được liên kết với nhau qua một hệ thống đặt dưới trần nhà, giúp cho các không khí lạnh từ đường ống gas tới cửa gió.

Hơn nữa, hộp gió có công dụng giảm âm thanh dàn lạnh và phân bổ không khí lạnh đến các ống gió. Cục lạnh trên dàn cấu tạo gồm bộ điều khiển, dàn culi ống đồng được nối trực tiếp với máy nén nằm ở dàn nóng, 1 quạt gió nhỏ và hệ thống nước ngưng.

**Xem thêm: Top 3 hãng điều hoà âm trần nối ống gió tốt nhất

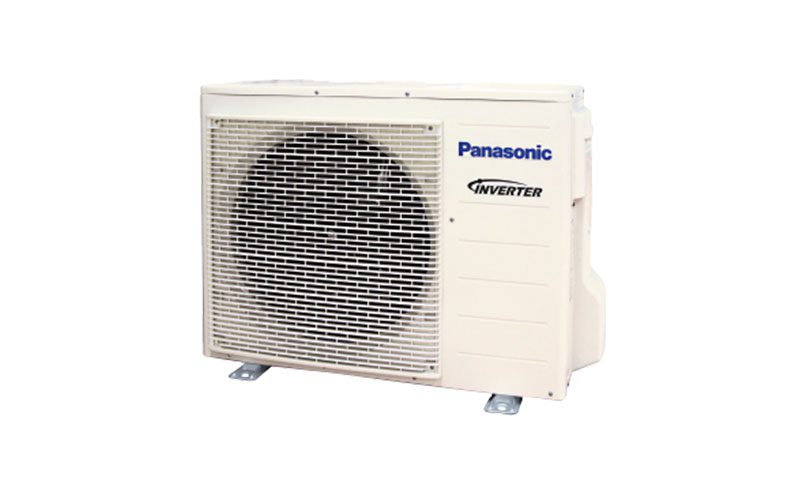

Cấu tạo dàn nóng

Được đặt bên ngoài trời mà không sợ bị hư hỏng bởi thời tiết. Công suất BTU từ 18.000~60.000BTU, thích hợp với các không gian lớn như các phòng hội họp hoặc làm mát cùng lúc nhiều phòng nhỏ.

Các bộ phận quan trọng khác

Ống cứng

Ngoài phần thân điều hòa, các ống dẫn cứng là phần lớn nhất trong hệ thống điều hòa không khí nối ống gió.

Ống gió cứng thường được làm bằng tôn mạ kẽm có độ dày khoảng 0,5mm đến 1,0mm tùy theo kích thước ống gió. Toàn bộ ống dẫn cứng phải được cách nhiệt để tránh ngưng tụ hơi nước.

Lớp cách nhiệt

Lớp cách nhiệt có thể không phải là thành phần đắt tiền nhất nhưng nó là một trong những thành phần quan trọng nhất, vì nó ảnh hưởng lớn đến hiệu suất (SEER) của hệ thống điều hòa không khí nối ống gió.

Hơi lạnh di chuyển bên trong ống gió sẽ nhanh chóng mất đi độ lạnh nếu không có lớp cách nhiệt. Hơn nữa lớp cách nhiệt còn chống ngưng tụ hơi nước bám trên đường ống, rồi sau  đó nước lại thấm qua trần nhà rồi chảy xuống sàn nhà.

Ống mềm

Ống gió mềm là ống tròn cách nhiệt, mềm và có thể uốn cong. Nó rất hữu ích trên kết nối cuối cùng giữa ống dẫn cứng và bộ khuếch tán khí cấp, lưới khí hồi hoặc lỗ thông hơi. Đôi khi, ống gió mềm không cần thiết cho hệ thống điều hòa không khí nối ống gió.

Mục đích chính của việc sử dụng ống dẫn linh hoạt là để có thể linh hoạt điều chỉnh vị trí của bộ khuếch tán/lưới tản nhiệt/lỗ thông hơi.

Bộ khuếch tán và Lưới tản nhiệt (Lỗ thông hơi)

Không khí lạnh đi ra từ các cửa gió. Không khí ấm quay trở lại hệ thống thông qua lưới gió hồi hoặc lỗ thông hơi. Thông thường, cửa gió có cánh quạt điều chỉnh để người dùng có thể chỉnh hướng gió theo ý muốn.

Đối với lưới gió hồi hoặc lỗ thông hơi, các cánh của chúng hầu hết được cố định. Đối với trần nhà cao, có thể sử dụng một loại cửa gió đặc biệt gọi là cửa gió phản lực để phân phối không khí đầy đủ.

Bộ giảm chấn

Bộ giảm chấn có thể được lắp đặt giữa các ống dẫn, ngay trước bộ khuếch tán và một số vị trí khác trong hệ thống điều hòa nối ống gió. Mục tiêu của bộ giảm chấn là cho phép chúng ta kiểm soát luồng không khí khi cần thiết.

Trong một hệ thống điều hòa không khí nối ống gió, bộ giảm chấn rất quan trọng vì chúng ta cần đảm bảo tất cả các luồng không khí cấp và hồi được cân bằng để không có phòng nào lạnh hơn các phòng khác.

Bộ lọc khí

Nói chung, điều hòa nối ống gió có bộ lọc không khí tốt hơn các loại điều hòa không ống gió như điều hòa treo tường và điều hòa cây. Hầu hết các máy điều hòa không khí nối ống gió đều có bộ lọc không khí tích hợp. Ngoài ra, màng lọc của máy điều hòa nối ống gió có thể được nâng cấp lên các màng lọc rất cao cấp như màng lọc bỏ túi, màng lọc HEPA.

Do đó, cải thiện đáng kể chất lượng không khí trong nhà. Không khí sạch cũng là một trong những ưu điểm của hệ thống điều hòa nối ống gió.

---

Nguyên lí hoạt động

Điều hòa âm trần nối ống gió thường được gọi là điều hòa trung tâm vì hầu hết các model điều hòa trung tâm đều được nối ống gió.

Máy lạnh âm trần nối ống gió có nguyên lý hoạt động chủ yếu dựa trên chu trình tuần hoàn của dòng gas chạy trong ống đồng.

1. Đầu tiên, máy nén sẽ làm lạnh khí gas trong dàn nóng, sau đó chúng được vận chuyển đến hệ thống ống đồng và đi tới dàn lạnh.
2. Qua quá trình di chuyển, khí gas tiếp tục được làm lạnh tới mức nhiệt khoảng 6~10 độ C. Khi đó, không khí xung quanh hệ thống ống đồng trong dàn lạnh sẽ nhanh chóng giảm nhiệt độ theo.
3. Phần không khí lạnh này sẽ được quạt gió thổi qua box gió rồi qua ống gió và miệng gió để tới không gian phòng cần làm mát.

4. Khi đưa không khí trở lại điều hòa, không khí trong mỗi phòng sẽ đi qua một hoặc nhiều lưới/lỗ thông gió hồi. Không khí hồi lưu quay trở lại điều hòa thông qua các ống dẫn mềm và ống dẫn cứng.
   Đôi khi, ống gió mềm không cần thiết cho khí hồi vì không gian phía trên trần nhà có thể đóng vai trò như một hộp thông gió và khí hồi chỉ đi thẳng vào ống cứng.

---
