Cấu Tạo Tủ Lạnh Panasonic

Các loại tủ lạnh Panasonic có cấu tạo khác nhau thường do số cánh cửa qui định. Biết được cấu tạo tủ lạnh Panasonic sẽ giúp bạn tháo lắp, vệ sinh hoặc sửa chữa nhanh chóng và hiệu quả hơn.

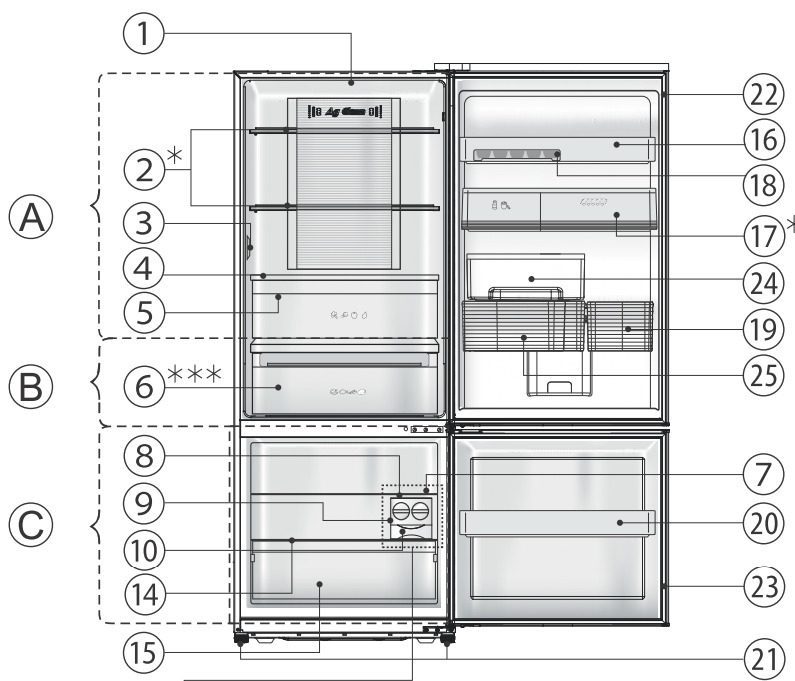

Cấu tạo tủ lạnh Panasonic 2 cánh

Tủ lạnh hai cánh Panasonic có cấu tạo đơn giản nhất, giá thấp nhất, đa số là các mẫu bình dân.

Tham khảo kiểu máy: NR-BC360W, NR-BV360W, NR-BV320W, NR-BV280W.

 NGĂN LÀM LẠNH
 NGĂN ĐÔNG MỀM
 NGĂN ĐÔNG LẠNH
1  Đèn LED
2  Khay thủy tinh ngăn làm lạnh
3  Bảng điều khiển
4  Khay thủy tinh hộp rau quả
5  Hộp rau quả
6  Hộp ngăn đông mềm
7  Khay thủy tinh 1-2
8  Bộ làm đá (model NR-BC360W)
9  Khay đá (model NR-BC360W)
0  Hộp đựng đá (model NR-BC360W)
 Nắp đậy khay đá
 Khay đá
 Hộp đựng đá
 Khay thủy tinh ngăn đông lạnh
 Hộp ngăn đông lạnh
 Giá đỡ khay trứng
 Hộp tiện dụng
 Khay trứng
 Giá đỡ chai
 Giá đỡ ngăn đông lạnh
 Chân điều chỉnh
 Gioăng cửa ngăn làm lạnh
 Gioăng cửa ngăn đông lạnh
 Khay nước
 Khay xoay
 Khay xả
 Máy nén

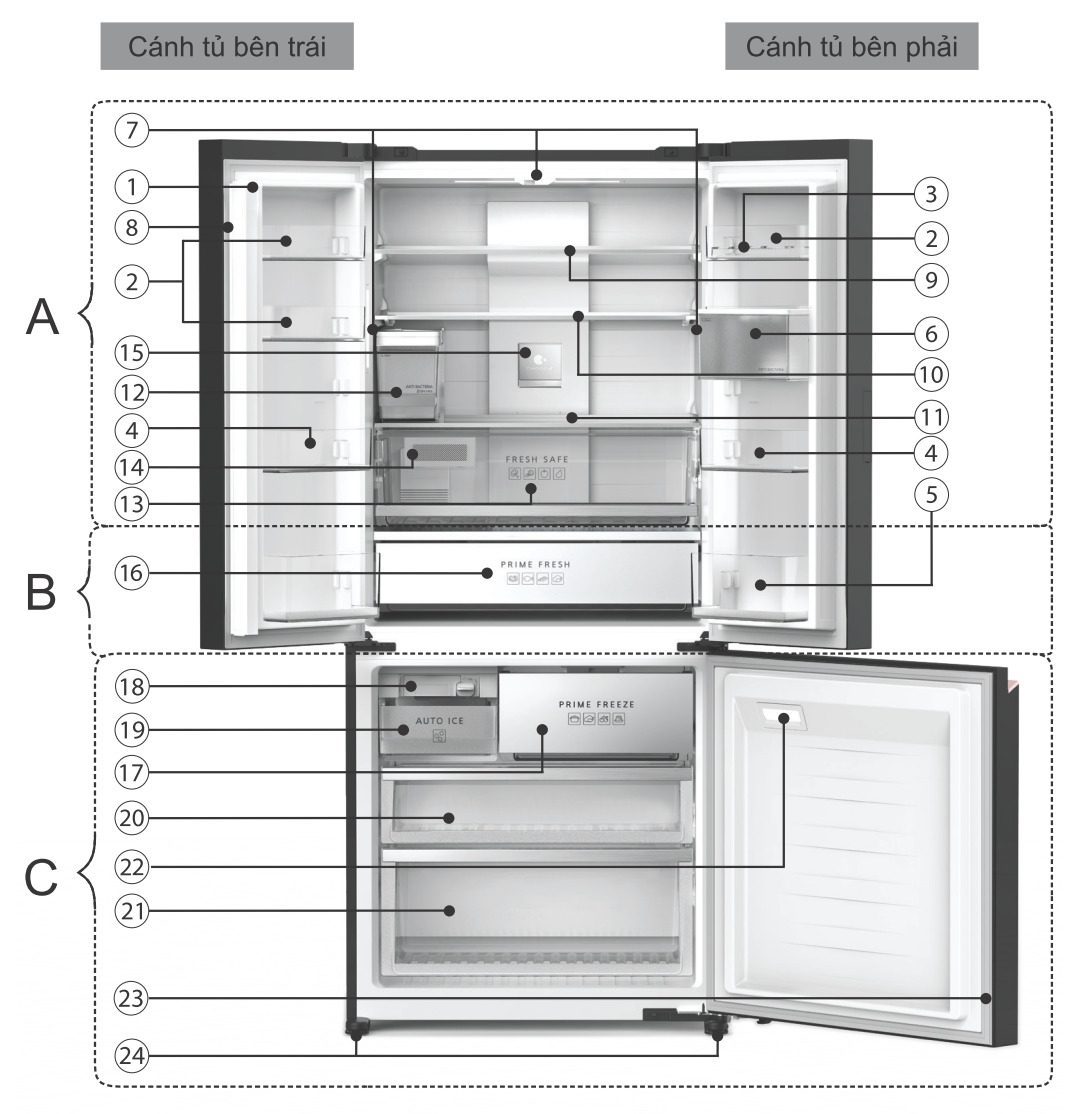

Cấu tạo tủ lạnh Panasonic 3 cánh

Tủ lạnh Panasonic 3 cánh là dòng cao cấp, có nhiều tiện ích nên kết cấu khá phức tạp.

Tham khảo kiểu máy: NR-CW530X.

A – Ngăn lạnh
1 Tấm ngăn xoay ngăn xoay
2 Giá đỡ cánh cửa (Số lượng: 03)
3 Khay trứng
4 Giá đỡ cánh cửa lớn (Số lượng: 02)
5 Giá đỡ chai lọ (Số lượng: 02)
6 Khay nước bộ lấy nước ngoài
7 Đèn LED ngăn làm lạnh (Số lượng: 03)
8 Gioăng cửa ngăn làm lạnh
9 Khay kính ngăn làm lạnh
10 Khay kính trượt
11 Khay kính ngăn rau quả
12 Khay nước bộ làm đá tự động
13 Ngăn rau quả
14 Bộ lọc kiểm soát độ ẩm ngăn rau quả
15 Biểu tượng nanoe TM X
B – Ngăn đông mềm
16 Hộp ngăn đông mềm
C – Ngăn đông lạnh
17 Hộp ngăn cấp đông siêu tốc
18 Bộ khay đá làm đá tự động
19 Hộp đựng đá
20 Hộp ngăn đông lạnh trên
21 Hộp ngăn đông lạnh dưới
22 Đèn LED ngăn đông lạnh
23 Gioăng cửa ngăn đông lạnh
24 Chân điều chỉnh

Cấu tạo tủ lạnh Panasonic 4 cánh

Tủ lạnh 4 cánh Panasonic là dòng cao cấp, có kiểu 2 ngăn và 3 ngăn, có nhiều tiện ích nên kết cấu khá phức tạp.

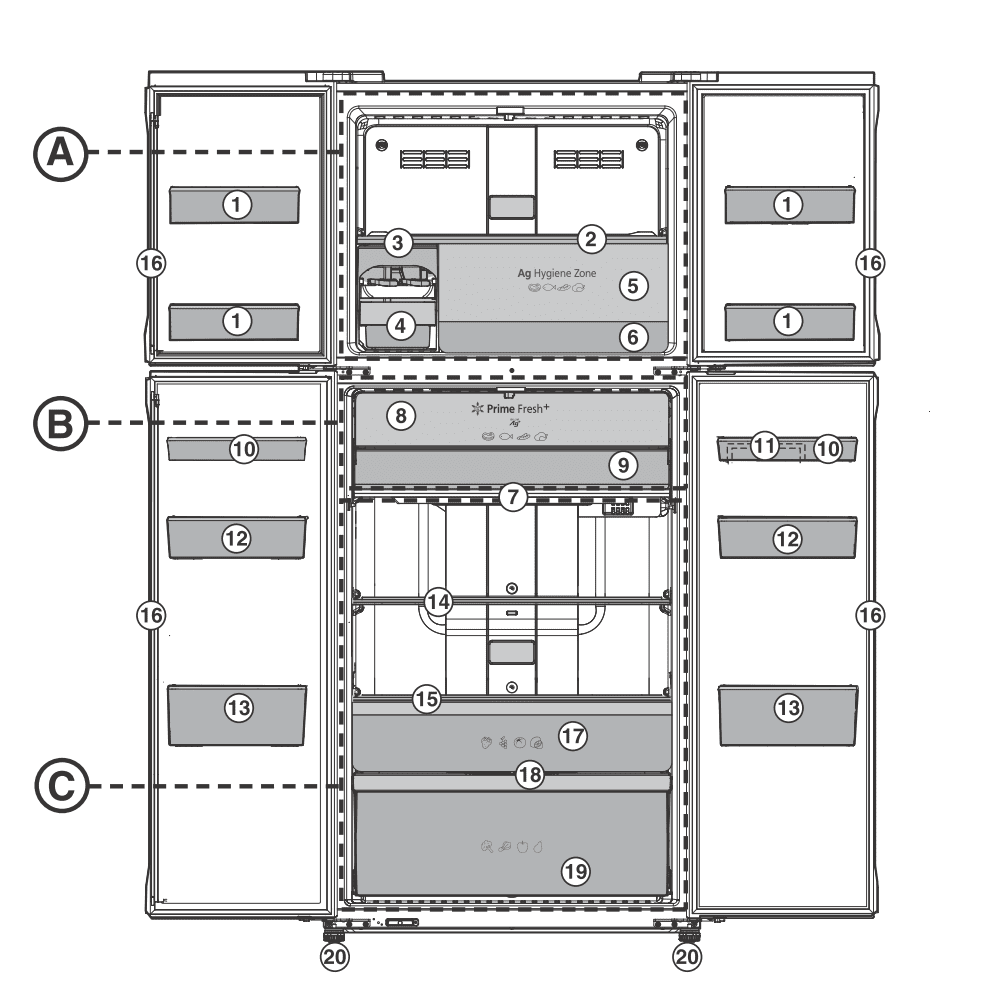

Tham khảo kiểu máy 2 ngăn: NR-DZ601V.

NGĂN ĐÔNG LẠNH
NGĂN ĐÔNG MỀM    (Đèn LED Ag màu xanh)
NGĂN LÀM LẠNH
1 Giá đỡ ngăn đông lạnh
2 Khay kính ngăn đông lạnh
3 Khay làm đá
4 Hộp đựng đá
5 Cửa hộp trữ đông kháng khuẩn khử mùi
6 Hộp trữ đông kháng khuẩn khử mùi
7 Đèn LED
8 Cửa hộp ngăn đông mềm
9 Hộp ngăn đông mềm
0 Giá đỡ khay trứng
Khay trứng
Giá đỡ chai nhỏ
Giá đỡ chai to
Khay kính ngăn làm lạnh
Khay kính hộp hoa quả
Gioăng cửa
Hộp rau quả trên
Khay kính và ngăn giữ ẩm
Hộp rau quả dưới
Chân điều chỉnh

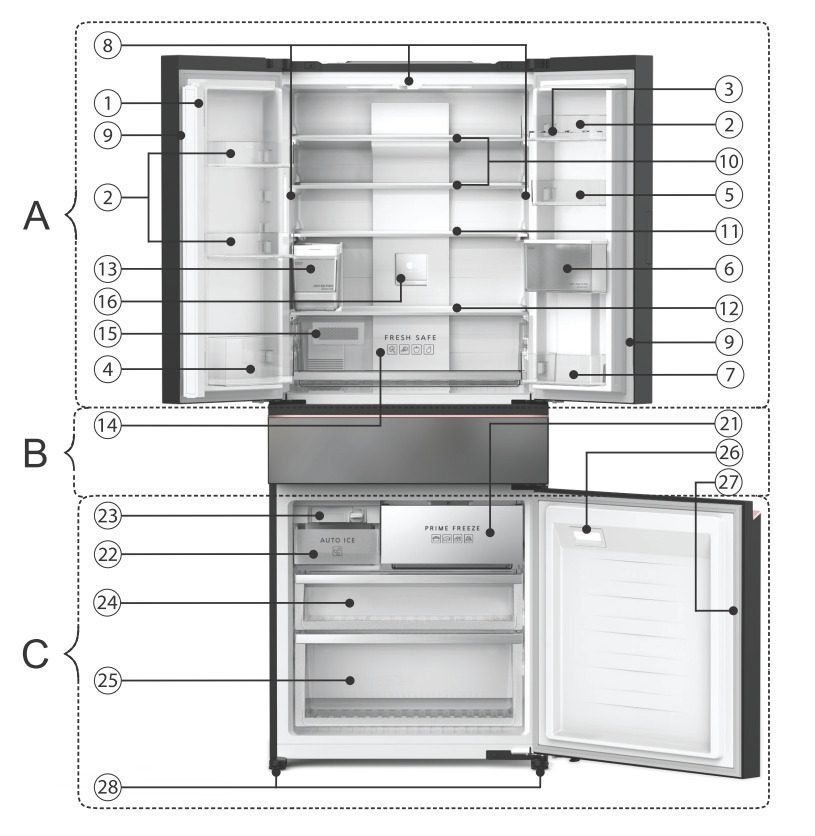

Tham khảo kiểu máy 3 ngăn: NR-YW590YMMV.

A – Ngăn lạnh
1 Tấm ngăn xoay ngăn xoay
2 Giá đỡ cánh cửa (Số lượng: 03) đỡ cánh cửa (Số lượng: 03)
3 Khay trứng trứng
4 Giá đỡ chai lọ lớn đỡ chai lọ lớn
5 Giá đỡ cánh cửa nhỏ đỡ cánh cửa nhỏ
6 Khay nước bộ lấy nước ngoài nước bộ lấy nước ngoài
7 Giá đỡ chai lọ nhỏ đỡ chai lọ nhỏ
8 Đèn LED ngăn làm lạnh (Số lượng: 03) LED ngăn làm lạnh (Số lượng: 03)
9 Gioăng cửa ngăn làm lạnh cửa ngăn làm lạnh
10 Khay kính ngăn làm lạnh (Số lượng: 02) kính ngăn làm lạnh (Số lượng: 02)
11 Khay kính trượt kính trượt
12 Khay kính ngăn rau quả kính ngăn rau quả
13 Khay nước bộ làm đá tự động nước bộ làm đá tự động
14 Ngăn rau quả rau quả
15 Bộ lọc kiểm soát độ ẩm ngăn rau quả lọc kiểm soát độ ẩm ngăn rau quả
16 Biểu tượng nanoe TM X tượng nanoe TM X
B – Ngăn đông mềm
17 Hộp ngăn đông mềm
18 Tấm nhôm truyền nhiệt ngăn đông mềm
19 Bộ ray dẫn kim loại ngăn đông mềm
20 Gioăng cửa ngăn đông mềm
C – Ngăn đông lạnh
21 Hộp ngăn cấp đông siêu tốc
22 Hộp đựng đá
23 Bộ khay đá làm đá tự động
24 Hộp ngăn đông lạnh trên
25 Hộp ngăn đông lạnh dưới
26 Đèn LED ngăn đông lạnh
27 Gioăng cửa ngăn đông lạnh
28 Chân điều chỉnh

Cấu tạo tủ lạnh Panasonic 6 cánh

Tủ lạnh Panasonic 6 cánh là dòng tủ nội địa nhật được nhập khẩu nguyên chiếc, là dòng tủ cao cấp nhất, đầy đủ công nghệ và tiện ích của hãng nên cũng có cấu tạo phức tạp nhất.

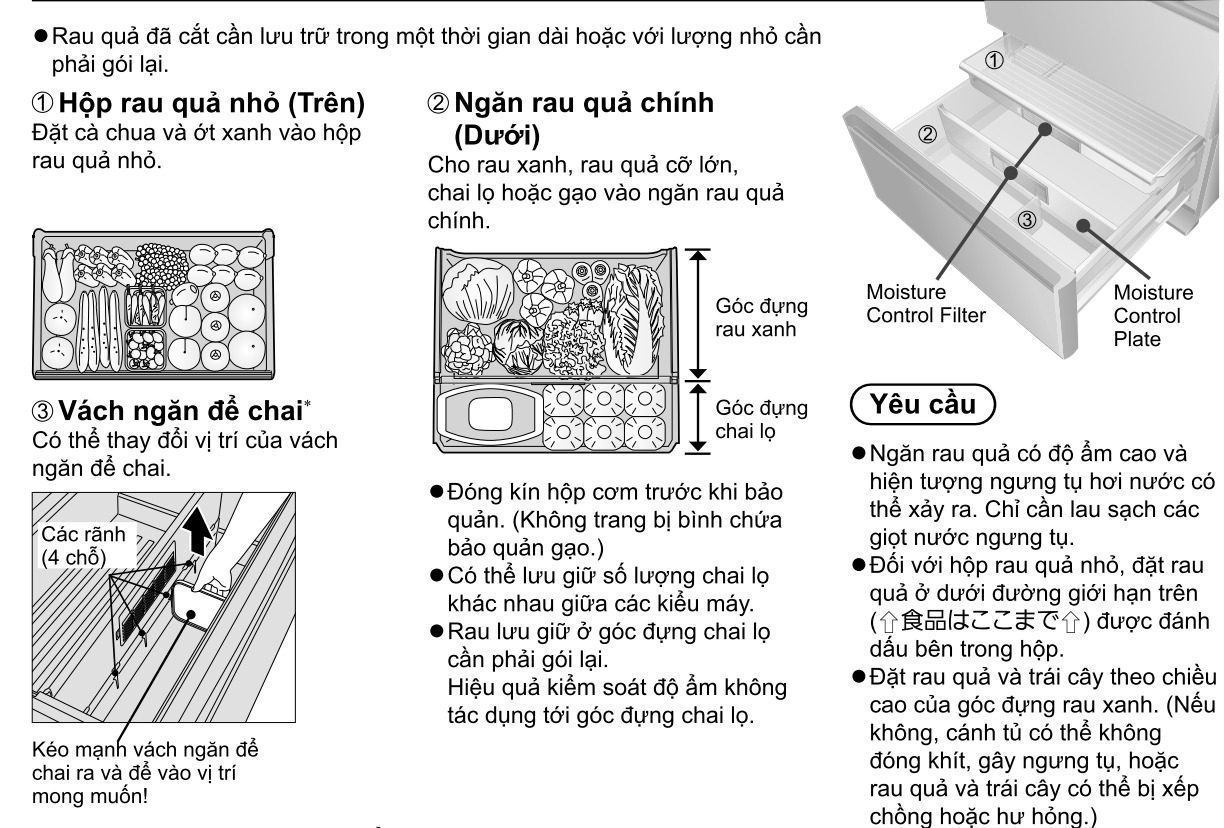

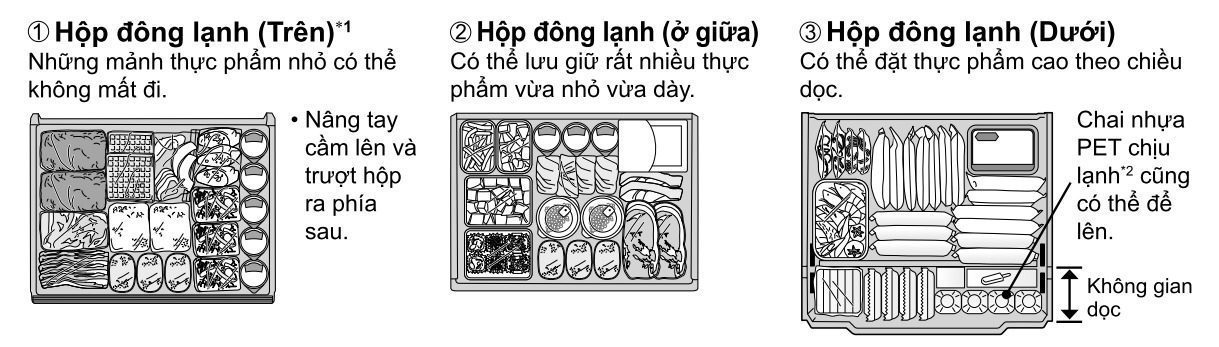

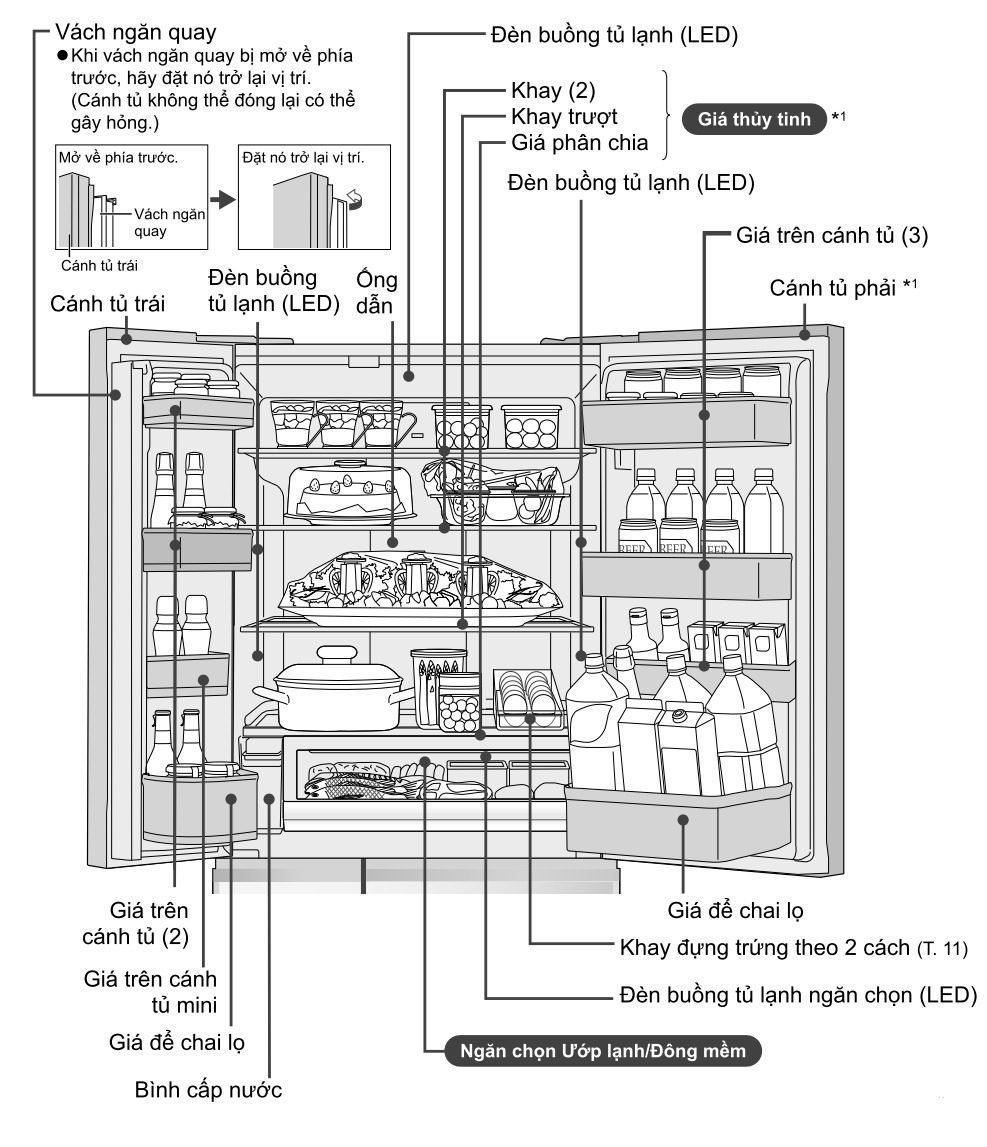

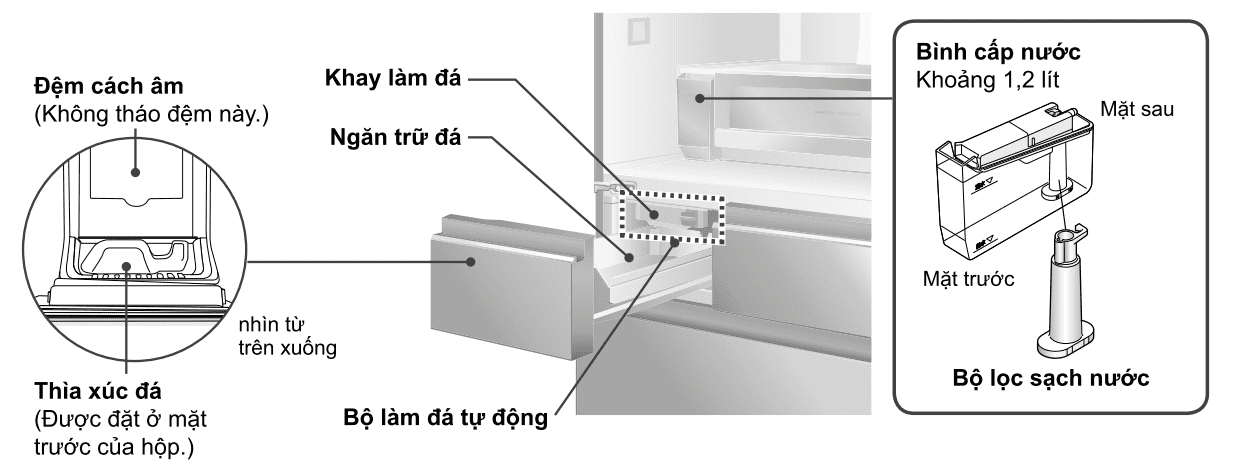

Tham khảo kiểu máy 5 ngăn: NR-F603GT.

Ngăn lạnh


Ngăn đá

Ngăn đông

Ngăn rau quả
