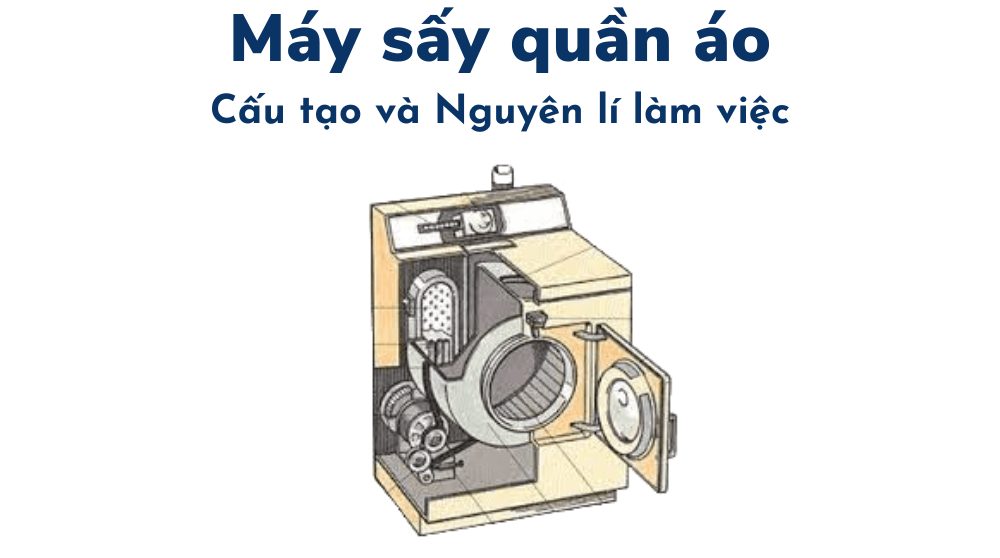

Cấu tạo của máy sấy quần áo và nguyên lí làm việc

Máy sấy quần áo có cấu tạo như nào? Nguyên lý hoạt động ra sao? Cùng chúng tôi tìm hiểu chi tiết qua bài viết dưới đây nhé.

Cấu tạo của máy sấy quần áo

Về cấu tạo, máy sấy quần áo có thể được chia thành ba hệ thống chính:

Hệ thống điều khiển

Được tạo thành từ bộ hẹn giờ hoặc bảng điều khiển (đối với thời gian sấy), bộ điều nhiệt chu kỳ hoặc điện trở nhiệt trên các kiểu máy sấy điện tử (đối với điều khiển nhiệt độ máy sấy), bộ điều nhiệt giới hạn cao, cầu chì nhiệt và công tắc cửa (đối với an toàn máy sấy).

Bộ hẹn giờ của máy sấy điều chỉnh độ dài thời gian của chu kỳ máy sấy. Nó cũng cấp điện xuống hệ thống gia nhiệt thông qua bộ điều nhiệt an toàn và kiểm soát.

Bộ điều nhiệt tuần hoàn của máy sấy sẽ bật và tắt nguồn nhiệt của máy sấy để duy trì nhiệt độ lồng sấy ở mức trung bình, được kiểm soát tùy thuộc vào cài đặt nhiệt độ chương trình.

Máy sấy có hệ thống điều khiển điện tử để thay thế bộ hẹn giờ cơ học để báo nhiệt độ đo được trở lại bộ điều khiển, sau đó bảng điều khiển của máy sấy sẽ mở và đóng một công tắc rơle. Bộ điều nhiệt giới hạn cao hoạt động như một biện pháp an toàn, sẽ ngắt nguồn nhiệt nếu ống dẫn bị tắc hoặc máy sấy quá nóng.

Quần áo ướt sẽ khiến nhiệt độ giảm nhanh đòi hỏi nguồn nhiệt của máy sấy phải quay vòng với tốc độ nhanh hơn lồng sấy chứa đầy quần áo ít ẩm hơn. Cầu chì nhiệt là cầu chì đốt một lần sẽ cháy nếu nhiệt độ máy sấy tăng trên mức an toàn. Đây là nguyên nhân phổ biến nhất khiến máy sấy chạy bình thường nhưng không nóng.

Công tắc cửa máy sấy sẽ cảm nhận nếu cửa máy sấy đang mở hoặc đóng, và sẽ không cho phép máy hoạt động khi cửa mở.

Hệ thống cơ khí

Bao gồm: động cơ, lồng sấy, con lăn (đỡ lồng), vòng bi, dây curoa, puli dẫn động,  hệ thống van  gas (máy sấy gas),  bộ phận gia nhiệt (máy sấy điện).

Động cơ máy sấy quay lồng sấy quần áo bằng dây curoa cũng như quạt gió.

Đai được căng bằng lò xo kết hợp gắn trên pulley, giúp tăng độ bám của đai lên lồng sấy nhờ ma sát lớn. Một số dải nylon hoặc nỉ nằm ở phía trước và hoặc phía sau của lồng sấy làm giảm ma sát khi quay của lồng.

Thông thường, lồng sấy được đỡ bên dưới bởi vài con lăn.

Khi bộ điều chỉnh nhiệt của máy sấy được đóng lại, cho phép dòng điện chạy qua bộ gia nhiệt, điện trở của bộ phận này sẽ tạo ra nhiệt để làm nóng luồng khí được hút vào trong lồng sấy. Bộ gia nhiệt sẽ bật và tắt theo chu kỳ để duy trì nhiệt độ trung bình được xác định bởi cảm biến nhiệt độ.

Hệ thống thông khí

Gồm: Quạt thổi, nhà và ống dẫn khí (ống thông hơi).

Luồng không khí mát từ quạt gió đi qua bộ gia nhiệt để được sưởi nóng. Sau đó, hơi nóng đi qua lồng sấy làm bay hơi hơi ẩm trong quần áo chăn màn rồi thoát ra phía sau máy sấy qua ống dẫn.

Lưu lượng không khí được thổi vào lồng sấy giảm sẽ làm giảm khả năng sấy khô, dẫn đến thời gian sấy kéo dài ngay cả khi bộ gia nhiệt đang hoạt động.

Đường ống thông hơi phải được làm sạch thường xuyên để duy trì lưu lượng khí bơm vào. Tắc nghẽn ống dẫn cũng thường là nguyên nhân khiến cầu chì nhiệt bị nổ, cuộn dây bị trục trặc và cháy máy sấy.

Nguyên lí hoạt động của máy sấy quần áo

Lồng sấy

Lồng sấy dùng để giữ và đảo đều quần áo ướt, nó rất giống với lồng giặt trong máy giặt.

Bạn cần giữ nhiều không gian trống bên trong lồng để hơi nóng lưu thông và tiếp xúc đều với đồ ướt, tức là chỉ nên bỏ đồ chiếm tối đa 2/3 không gian lồng.

Lỗ thông hơi và ống xả

Không khí đi vào máy sấy quần áo thông qua các lỗ thông khí ở mặt trước của thiết bị.

Sau đó, nó tiếp xúc với bộ gia nhiệt để được làm nóng. Sau đó hơi nóng đi vào lồng sấy và tiếp xúc với quần áo, nhiệt lan tỏa và nước bốc hơi khỏi đồ ướt. Sau đó, hơi nóng ẩm đi qua các lỗ quanh cửa máy sấy để luồn qua bộ lọc xơ vải.

Quạt hút sẽ quay để đưa hơi nóng ẩm ra khỏi máy sấy quần áo, hoặc đưa nó tới hộp ngưng tụ hơi nước.

Các tính năng an toàn

Máy sấy quần áo giống như bất kỳ thiết bị gia dụng nào khác, đều có nhiều tính năng an toàn được tích hợp bên trong.

Nhiều trong số này dựa trên nguy cơ quá nhiệt. Trước hết, chúng ta phải xem xét các công tắc ngắt nhiệt, những công tắc này được thiết kế để tự động tắt máy sấy quần áo  nếu thiết bị đạt đến một nhiệt độ nhất định.

Các công tắc có thể được đặt ở các khu vực khác nhau tùy thuộc vào kiểu máy sấy quần áo của bạn, mặc dù một công tắc thường luôn được đặt gần lưới lọc xơ vải.

Cảm biến nhiệt độ cũng là một tính năng an toàn phổ biến, một cảm biến sẽ được đặt gần lồng sấy và sẽ phát hiện nhiệt độ của hơi nóng thổi vào nó.

Nếu nhiệt độ quá cao thì các cảm biến sẽ cắt nguồn điện cấp cho máy sấy. Cảm biến thứ hai thường được đặt gần bộ gia nhiệt, sẽ hoạt động như một thiết bị dự phòng nếu luồng không khí bên trong máy sấy của bạn bị tắc.
