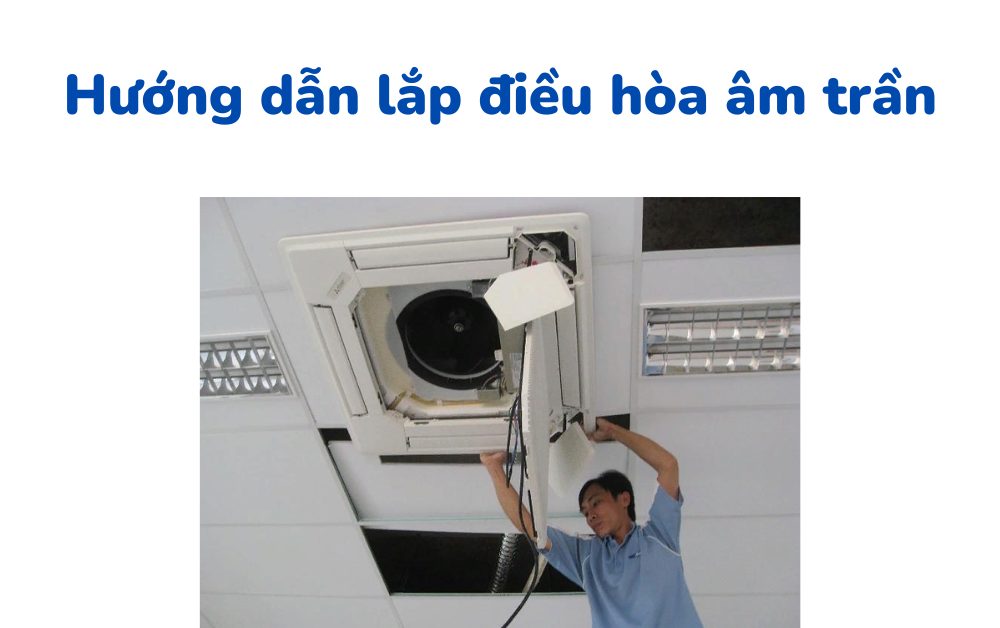

Cách lắp đặt điều hòa âm trần – Hướng dẫn chi tiết

Lắp đặt điều hòa âm trần là một việc rất khó khắn, đòi hỏi nhiều chuẩn kỹ thuật để đảm bảo máy vận hành an toàn bền bỉ.

Điện máy Siêu rẻ xin chia sẻ toàn bộ quy trình lắp đặt đúng chuẩn, được tổng hợp từ các khóa đào tạo của nhiều thương hiệu điều hòa âm trần lớn hiện nay.

Chọn vị trí lắp dàn lạnh

Chọn vị trí lắp đặt dàn lạnh của điều hòa âm trần, ở phía trên trần mặt ống tạo một cổng để phục vụ sửa chữa và bảo trì.

Các điều kiện cho vị trí lắp dàn lạnh

  • Vị trí tránh nắng trực tiếp của mặt trời.
  • Nơi đảm bảo luồng không khí được phân phối tối ưu nhất, đều khắp phòng (không có vật cản ở lối hút khí và thoát khí). Nếu khoảng cách giữa sàn nhà đến trần nhà quá 3m, hiệu quả làm mát đồng đều khắp phòng sẽ giảm.
  • Vị trí đảm bảo nước ngưng có thể thoát ra an toàn và chính xác.
  • Duy trì đủ khe hở xung quanh dàn lạnh để bảo trì và bảo dưỡng.
  • Nơi có thể tháo rời và vệ sinh bộ lọc khí dễ dàng.
  • Cách xa thiết bị gây nhiễu (TV, máy phát cao tần, radio…)  từ 1m để tránh tình trạng màn hình bị méo, tránh tạo tiếng ồn.
  •  Vị trí càng xa đèn huỳnh quang và đèn sợi đốt càng tốt để điều khiển từ xa của điều hòa hoạt động chính xác và ổn định.

Những nguyên tắc khi lắp dàn lạnh

  • Có một khoảng không dành cho khâu bảo trì dàn lạnh.
  • Chọn vị trí lắp đặt điều hòa có khả năng chịu được trọng tải gấp 3 đến 4 lần trọng tải của máy.
  • Khối trong nhà cần tránh xa nguồn nhiệt và hơi nước, đồng thời tránh lắp gần cổng ra vào.
  • Dàn lạnh cần đảm bảo dễ dàng cho quá trình xả nước.
  • Dễ dàng kết nối với dàn nóng (khối ngoài trời).
  • Đặt dàn lạnh theo độ cao được tính từ trần nhà.
  • Không lắp đặt dàn lạnh ở buồng giặt, có khả năng gây điện giật.
  • Nếu nguồn điện sinh nhiễu, cần lắp thêm bộ phận chống nhiễu.

Lưu ý khi lắp dàn lạnh tại khu vực bếp

Bếp là nơi có dầu bốc lên, bám vào quạt tua bin, cánh, bơm xả làm giảm hiệu quả trao đổi nhiệt. Để tránh bị bám nước, nhỏ nước thì cần đảm bảo dàn lạnh:

  • Đặt xa gian nấu để máy không hút hơi dầu.
  • Máy hút mùi ở bếp có đủ công suất hoạt động để hút hơi dầu, tránh cuốn vào điều hòa.
  • Tránh lắp dàn lạnh ở nơi có bụi dầu cắt gọt, bột sắt… đặc biệt là ở nơi công xưởng.
  • Tránh nơi có thể sinh ra hay nhiễm khí dễ cháy, nơi khí dễ cháy có thể dễ dàng rò rỉ và nhiễm vào.
  •  Tránh đặt nơi sinh ra khí axit sunfurơ (H2SO3) và khí ăn mòn.
  • Trường hợp lắp điều hòa ở nhà bếp, cần trang bị thêm quạt gió hút mùi dầu.

Trường hợp lắp máy lạnh ở nhà bếp, cần trang bị thêm quạt gió hút mùi, dầu.

Các bước lắp dàn lạnh điều hòa âm trần

1. Định vị chính xác vị trí của dàn lạnh lên trần thạch cao để thực hiện lấy dấu khoan 4 lỗ treo ty.
2. Thực hiện khoan lỗ treo ty. Ở công đoạn này cần đảm bảo thẳng hàng và vuông góc mặt sàn giúp điều hòa không bị xô lệch trong không gian.
3. Bắt bulong nở và đảm bảo chắc chắn, an toàn.
4. Treo ty bắt dàn lạnh lên kèm theo đai ốc khóa, tránh hiện tượng tự tháo.
5. Gác dàn lạnh sơ bộ lên vị trí tương đối.
6. Đảm bảo khoảng cách giữa trần nhà và thạch cao đủ tiêu chuẩn để có thể giấu được dàn lạnh âm trần, đạt thẩm mỹ cao nhất

LƯU Ý: Điều hòa hoạt động với động cơ xả ngược. Khi lắp đặt, dùng thước thăng bằng và lắp theo phương ngang. Công suất và kích thước sẽ tùy vào từng hãng khác nhau.

Lắp đặt dàn nóng

Trước khi lắp dàn nóng, kiểm tra độ ngang và độ chắc chắn của nền đặt cục nóng để đảm bảo quá trình điều hòa vận hành không tạo âm thanh bất thường.

Cố định dàn nóng bằng cách dụng bu lông neo, đảm bảo dàn nóng thăng bằng, không bị ngã. Lắp đặt đế và cao su chống rung cho chân dàn nóng.

Bản vẽ lắp đặt dàn nóng âm trần.

Bản vẽ lắp đặt dàn nóng âm trần.

Lưu ý khi lắp dàn nóng:

  • Chú ý hướng gió, nên đặt ở vị trí thoáng mát, tránh ánh nắng trực tiếp của mặt trời và nước mưa.
  • Mặt bằng lắp đặt cục nóng phải có khả năng chịu được trọng lượng của máy.
  • Chọn nơi thông thoáng, không có chướng ngại vật ở cửa hút gió và cửa gió, phải đảm bảo không xảy ra hiện tượng khí nóng quay ngược vào nhà hay gây cản trở lưu thông không khí.
  • Khoảng cách mặt sau của máy với vật cản phải > 30vm. Khoảng cách mặt trước của máy với vật cản phải > 100cm. Và khoảng cách từ mặt cạnh đến vật cản phải > 50cm.
  • Vị trí đặt dàn nóng đáp ứng được đường ống giữa dàn nóng đến dàn lạnh nằm trong giới hạn cho phép.
  • Khi lắp đặt dàn nóng ở vị trí thường xuyên có gió mạnh, cần đặt thêm một vách ngăn gió.

Lắp đặt nối ống Gas

1. Hàn đường ống

Cần thực hiện hàn trước khi siết ống mới, trong quá trình thổi khí nitơ.
Với đường ống dài cần nhiều mối hàn, cần phải lắp đặt lưới lọc ở giữa đường ống.
Ống đồng sử dụng đảm bảo: sạch, mặt bên trong không có bụi bẩn, bị ẩm. Trước khi nối ống sử dụng khí nitơ hoặc không khí để làm sạch bụi bên trong đường ống.

2. Đặt ống Gas

Uốn đường ống theo hướng di chuyển, không bẻ cong hoặc bẻ ngược tại cùng một điểm trên đường ống ra phía sau quá ba lần.
Sau khi đường ống được tạo phù hợp, điều chỉnh giữa các điểm khớp nối trong nhà với đường ống đảm bảo thẳng hàng và dùng cờ lê siết chặt. Lực siết ống khoảng 42Nm – ống 15,8mm; 78Nm – ống 19,05mm.
Nối đường ống với van phụ trợ hoặc van cầu được gắn phía dưới của dàn nóng (khối ngoài trời).
Hoàn thành nối ống xong tiến hành kiểm tra các mối nối dàn lạnh và dàn nóng có bị rò rỉ hay không.

3. Sấy chân không đường ống

Sấy chân không cho đường ống đã được kết nối với dàn lạnh khối trong nhà. Phải thông qua cổng bảo trì trên van dẫn chất lỏng và cả van dẫn khí. Khi rút chân không khoảng 30 phút, phải đảm bảo kim đồng hồ đo di chuyển về mốc 760mmHg (1Pa).

Khi nối ống gas cần phải để ý đến chiều dài đường ống và độ cao chênh lệch. Sử dụng ống quá dài, bị uốn cong nhiều hay đã qua sử dụng nhiều lần sẽ khiến công suất và tuổi thọ của máy giảm mạnh.

Lắp ống nối ống Gas cần tuân thủ các khuyến cáo sau:

  • Độ dài tối đa: 30m.
  • Độ dài tối thiểu: 3m.
  • Độ cao tối đa: 17m.
  • Kích thước ống lỏng: 9,52 mm.
  • Kích thước ống hơi: 19.05 mm.

Trường hợp lắp máy lạnh ở nhà bếp, cần trang bị thêm quạt gió hút mùi, dầu.

Sau khi nối ống gas xong cần thực hiện quấn cách nhiệt polyurethane cho dây đồng.

Nối đường ống xả nước

Đường ống thoát nước phải có độ dốc xuống (1/50 đến 1/100): đảm bảo ống xả không dốc lên-xuống, tránh dòng nước chảy ngược trở lại.

Trong quá trình nối đường ống thoát nước, cần cẩn thận để không tác động lực lên cổng thoát nước trong nhà.

Đường kính bên ngoài của cổng kết nối trên dàn lạnh là 32mm. Ống xả cần đảm bảo cách nhiệt, máy được trang bị bơm nước ngưng điều hòa âm trần, chiều cao của ống xả có thể lên đến 850mm.

Nối đường ống xả nước

Máy sử dụng bơm thoát nước để xả nước. Nên kiểm tra thử hoạt động của bơm thoát nước theo quy trình:

  • Kết nối ống thoát nước chính với bên ngoài và tạm thời để lại cho đến khi kiểm tra lại.
  • Cho nước vào ống thoát nước mềm và kiểm tra tình trạng rò rỉ của đường ống.
  • Kiểm tra đảm bảo máy bơm thoát nước hoạt động và tiếng ồn bình thường khi nối điện.
  • Khi quá trình kiểm tra hoàn thành, nối ống thoát nước với cổng thoát nước trên dàn lạnh.Kiểm tra tình trạng rò rỉ bằng cách cho nước vào đường ống.

Kiểm tra tình trạng rò rỉ bằng cách cho nước vào đường ống.

Đấu nối dây điện cho điều hòa âm trần

Yêu cầu chung

Toàn bộ hệ thống dây điện phải tuân thủ theo quy định địa phương. Việc lắp đặt điều hòa phải tuân theo quy định của nhà nước và địa phương.
Dây điện chuẩn cho điều hòa 1 – 1.5 HP là CV1.5, máy 2 HP trở lên là CV2.5, máy 5HP là dây CV4.0.
Chọn nguồn điện có khả năng cung cấp dòng điện phù hợp với yêu cầu của điều hòa. Dùng mạch nguồn không đủ công suất có thể gây ra giật điện, cháy.

Quy trình nối dây điện

  1. Cấp nguồn điện thông qua bảng mạch phân bổ điện được thiết kế cho mục đích này. Công tắc ngắt điện với tất cả các cực bằng lớp cách ly dày tối thiểu 3mm.
    2. Kiểm tra các vít đảm bảo không có tình trạng bị lỏng lẻo.
    3. Nối dây tiếp đất an toàn cho điều hòa và đầu nối cần đảm bảo đúng Quy Định Địa Phương. Với điện trở nối đất nhỏ hơn hoặc bằng 100Ω.
    4. Sử dụng loại dây cáp được chỉ định để nối dây và đảm bảo các mối nối dây đều chắc chắn để không bị ảnh hưởng bởi các lực tác động bên ngoài đến vùng dây nối.
    5. Đảm bảo dây nối điện với bảng kết nối đầu cuối chính xác bằng cách nối điểm cuối có dạng đường vòng song song với dây điện.
    6. Luôn đảm bảo 100% ngắt nguồn điện chính trước khi thực hiện lắp đặt và nối điều khiển từ xa.

Đấu nối dây điện cho điều hòa âm trần

Lưu ý quan trọng:

  • Khi bật nguồn dàn lạnh và dàn nóng, ngay tức thì không được ngắt nguồn điện thêm một lần nữa, cần chờ ít nhất 1 phút (đối với cài hệ thống tự động).
  • Sử dụng dây cáp đảm bảo tiêu chuẩn châu Âu, chẳng hạn như H05RN-F hoặc H07RN-F theo tiêu chuẩn của CELENEC (HAR). Hoặc có thể sử dụng dây cáp theo tiêu chuẩn IEC (245IEC57, 245IEC66).

Cài đặt chế độ hoạt động cho điều hòa

Hệ thống hai nhiệt điện trở

1. Mở nắp phía sau của bộ điều khiển từ xa có dây để cài đặt chế độ.
2. Chọn một trong ba chế độ như sau:

  • Nhiệt độ phòng được điều chỉnh bằng điện trở nhiệt của phần thân chính.
  • Nhiệt độ của phòng được điều khiển bởi nhiệt điện trở của bộ điều khiển từ xa có dây, điều khiển nhiệt độ theo vị trí của bộ điều khiển từ xa có dây.
  • Nhiệt độ phòng được điều khiển bằng nhiệt độ thấp hơn giữa nhiệt độ của thân máy chính và của điều khiển từ xa – cảm biến bộ điều khiển.

3. Di chuyển công tắc trượt đến vị trí đặt.

4. Đóng nắp và kiểm tra xem nó có hoạt động bình thường không.

Điều chỉnh lượng không khí theo độ cao của trần nhà

  • Chọn vị trí thích hợp sau khi đo chiều cao trần nhà.
  • Trong trường hợp thay đổi chiều cao thành ‘cao’ hoặc ‘thấp’, thực hiện mở nắp sau của bộ điều khiển từ xa có dây. Di chuyển công tắc trượt đến vị trí đã đặt.
  • Đóng nắp và kiểm tra xem máy có hoạt động ổn định không.

Kiểm soát nhóm

  1. Bạn có thể sử dụng thao tác điều khiển nhóm sau khi kết nối dây màu nâu và màu vàng ở mỗi máy điều hòa.
  2. Tháo điện trở “OP 7” trong bộ điều khiển từ xa.

Nó có khả năng hoạt động với 16 thiết bị chỉ với một điều khiển từ xa có dây, và mỗi thiết bị được hoạt động theo tuần tự để tránh trường hợp bị quá tải.

Lắp đặt mặt nạ điều hòa (Panel)

1. Luôn tháo tấm giấy ra trước khi lắp khung trang trí. Khung trang trí có bản hướng dẫn lắp đặt điều hòa âm trần riêng.
Cố định tạm thời 2 con vít cố định bảng trang trí (vít M5 lục giác) trên phần thân mặt nạ. (Siết chặt vào khoảng 10mm). Các vít cố định (vít M5 lục giác) có trong hộp dàn lạnh.

2. Thực hiện tháo lưới hút gió ra khỏi tấm trang trí. (Tháo móc của dây hút gió).
3. Móc lỗ khóa của bảng điều khiển trang trí vào các ốc vít đã được cố định ở bước trên, trượt tấm panel sao cho các vít chạm tới mép lỗ khóa.

4. Vặn chặt 2 vịt cố định tạm thời và 2 vít còn lại.
5. Nối đầu nối động cơ cánh gió và đầu nối màn hình.
6. Sau khi vặn chặt các ốc vít, thực hiện lắp đặt lưới hút gió (bao gồm cả bộ lọc gió).
Luôn tháo tháo lưới hút gió ra khỏi tấm trang trí khi lắp đặt panelLắp lưới lọc và hoàn thiện lắp mặt nạ

Lắp đặt mặt nạ điều hòa (Panel)

Chạy thử máy – Hoàn thành quá trình lắp đặt

Lưu ý khi chạy thử máy

Nguồn điện cung cấp ban đầu ít nhất phải đạt ở mức 90% điện áp định mức. Nếu không thì điều hòa không thể chạy được.

Thực hiện kiểm tra chạy thử máy có thể thông qua sử dụng điều khiển điều hòa hoặc chạy thử dàn nóng.

Test khả năng hoạt động của điều hòa thông qua các chế độ vận hành.

Trường hợp chạy thử máy bằng cách sử dụng điều khiển điều hòa, bạn có thể thực hiện theo các bước sau:

  1. Nhấn nút ON/OFF để bật điều hòa.
  2. Ấn nút TEST RUN trong thời gian sau một phút ấn nút ON/OFF.
  3. Tiếp tục chọn chế độ vận hành của máy.
  4. Điều chỉnh nhiệt độ trong phòng, nhiệt độ của dàn lạnh sẽ hiển thị ở bảng cài đặt nhiệt độ. Tại thời điểm thử nghiệm vận hành, sẽ mất đến khoảng một phút để hiển thị số nhiệt độ, và các hiển thị khác…
  5. Ấn nút ON/OFF trên nút TEST RUN một lần nữa để kết thúc bước chạy thử.

Lưu ý khi thử điều hòa

1. Trường hợp máy không hoạt động có thể các thiết bị mạch điện chống sai số cũng đang hoạt động. Do vậy cần kiểm tra dây kết nối của dàn nóng/ dàn lạnh (dây nối với các đầu dây số 1, 2, 3) kiểm tra xem nối đúng chưa. Nếu các đầu dây nối chưa đúng, cần điều chỉnh lại để máy có thể hoạt động bình thường.

2. Đảm bảo không rút ngắn dây điện của điều khiển từ xa bởi mạch điện bảo vệ sẽ bị kích hoạt khiến máy không hoạt động được. Loại bỏ được vấn đề này, máy sẽ hoạt động bình thường.

3. Đảm bảo thử nghiệm chạy thử ở chế độ làm lạnh trước khi thử chế độ sưởi ấm. Nếu thực hiện chế độ sưởi ấm trước, máy nén sẽ gặp vấn đề khi hoạt động. (Chỉ có thể áp dụng cho loại bơm nhiệt).

4. Thực hiện chạy thử máy ít nhất 5 phút. Quá trình chạy thử máy sẽ tự động hủy sau 18 phút.
Sau khi hoàn thành quá trình chạy thử máy, cần hủy chế độ vận hành thử nghiệm.
