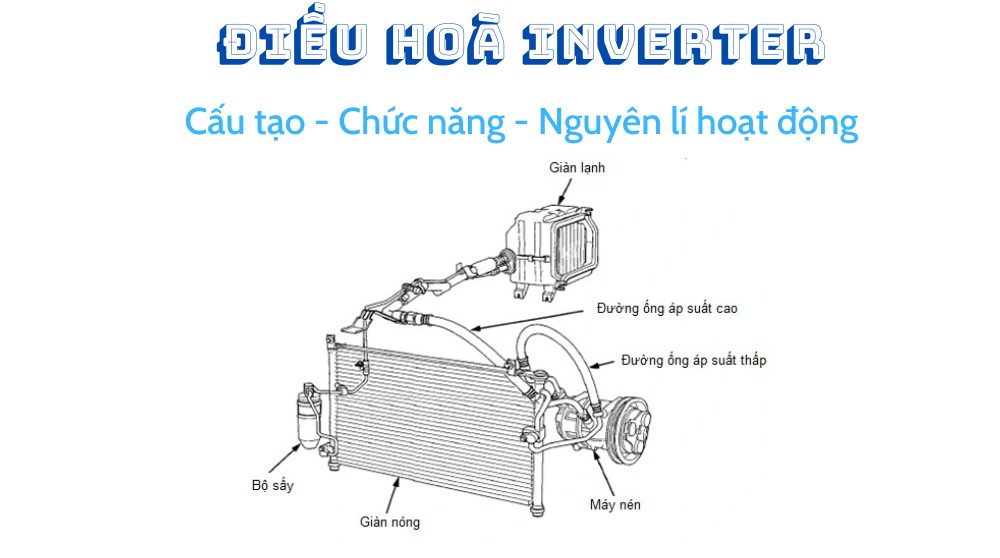

Nguyên lí hoạt động và cấu tạo máy lạnh Inverter: Block, van…

Điều hòa Inverter ngày càng phổ biến với người tiêu dùng Việt. Tuy nhiên, không phải ai cũng hiểu rõ cấu tạo và cũng như nguyên lí hoạt động của dòng điều hoà này. Bài viết dưới đây chúng tôi sẽ nêu lên cấu tạo và nguyên lí hoạt động của máy điều hoà Inverter.

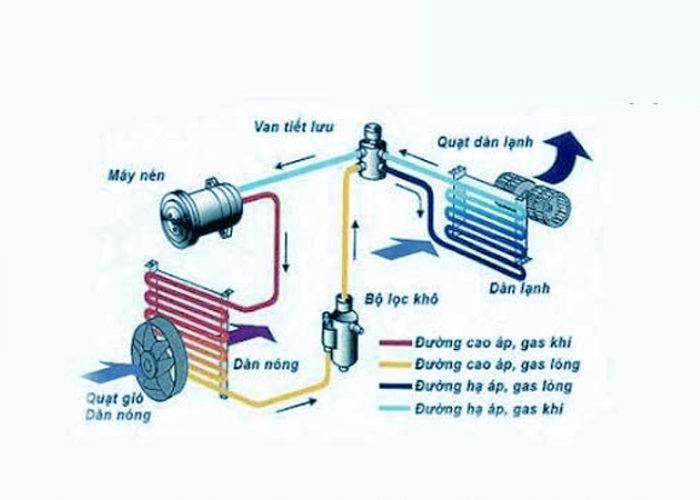

1. Cấu tạo máy lạnh Inverter

Cấu tạo điều hoà Inverter bao gồm các bộ phận chính: cục nóng, cục lạnh, quạt gió, máy nén, van tiết lưu, gas. Ngoài các bộ phận chính trên, điều hòa Inverter còn có các bộ phận khác như cảm biến nhiệt dàn lạnh, máng nước, khung vỏ, bộ phận an toàn…

1.1. Dàn lạnh (cục lạnh)

Dàn lạnh điều hòa thường được lắp đặt ở bên trong phòng, đây là bộ phận quan trọng và không thể thiếu nếu bạn muốn chiếc máy lạnh của mình có thể làm mát/sưởi ấm không khí.

Là bộ phận có tác dụng hấp thụ nhiệt rồi chuyển thành luồng không khí lạnh trả trở lại môi trường.

Cấu tạo cục lạnh điều hòa Inverter gồm tập hợp các ống đồng được uốn thành nhiều lớp đặt trên một lá nhôm dày và các bộ phận đi kèm như mặt nạ, lưới lọc, cảm biến hoạt động, cánh đảo gió dọc, cánh đảo gió ngang, đầu gió ra…

1.2. Dàn nóng (cục nóng)

DBộ phận này được lắp đặt phía bên ngoài căn phòng và có tác dụng xả nhiệt ra môi trường, do đó khi đứng gần vị trí gió từ quạt cục nóng thổi ra bạn sẽ thấy khá nóng và khô.

Có nhiệm vụ tỏa nhiệt ra bên ngoài môi trường dựa vào dung môi đã hấp thu nhiệt đi tới từ dàn lạnh.

Cấu tạo cục nóng điều hòa Inverter gồm block, tụ kích block, lá nhôm, board mạch, khởi động từ…

1.3. Quạt gió ở cục lạnh và cục nóng

Ở trong dàn lạnh, dàn nóng, người ta lắp một hệ thống quạt để giúp không khí được lưu thông một lượng đều đặn, không khí từ ngoài môi trường đưa vào, nhờ hệ thống quạt, làm mát các chi tiết máy bên trong dàn, tản nhiệt, làm bụi bẩn không bám vào dàn – giúp khí tỏa ra từ điều hòa đạt vệ sinh,không có mùi hôi do sự tích tụ của bụi bẩn làm vi khuẩn sinh sôi.

1.4. Block điều hòa

Block điều hoà hay còn gọi là máy nén. Nó chính là bộ phận tạo ra sự luân chuyển liên tục của môi chất lạnh trong hệ thống đường ống dẫn từ dàn lạnh tới dàn nóng và ngược lại.

Hút liên tục môi chất trong dàn lạnh để nén đến áp suất cao chuyển thành dạng lỏng ở dàn nóng, quá trình biến đổi từ dạng khí sang dạng lỏng sẽ sinh nhiệt nên môi chất lỏng có nhiệt độ rất cao, lên tới gần 100^oC. Chính vì vậy khi các bạn đứng trước cục nóng của điều hòa đang chạy liên tục sẽ thấy gió ra từ dàn nóng rất nóng và khô.

Có 2 dạng block cơ bản là block piston và block dạng cuộn (xoắn ốc):

• Cấu tạo block piston điều hòa Inverter gồm có: Trục khuỷu, tay biên, xi lanh, piston, khoang nén, clape đẩy, clape hút, khoang hút, roto, stato, đường hút – đẩy, ống nạp, dầu…
• Cấu tạo block cuộn gồm: 2 đĩa xoắn ốc, một đĩa xoắn dạng tĩnh và 1 đĩa xoắn chuyển động cố định theo quỹ đạo.

1.5. Van tiết lưu

Van tiết lưu máy lạnh Inverter là loại van được dùng ở hệ thống làm lạnh của máy lạnh. Nhiệm vụ chính của van tiết lưu là vận chuyển gas từ trạng thái lỏng sang trạng thái hơi để cung cấp hơi lạnh tạo ra không khí mát mẻ bên trong phòng của bạn.

1.6. Gas điều hoà (Môi điện lạnh)

Có nhiệm vụ hấp thụ nhiệt ở dàn lạnh để truyền đến và tỏa nhiệt ở dàn nóng.

Tính chất làm lạnh và chất lượng của dầu lạnh ảnh hưởng khá nhiều đến khả năng vận hành của dòng máy nén. Khi máy nén hoạt động, đầu đẩy áp lực có nhiệt độ bình thường, khả năng tiêu hao dầu lạnh thường ở mức ít, khi đó lượng than, bụi bẩn hay bám ở các vòng cách, van xả, hoặc ở các bộ phận vận hành chống mòn

2. Nguyên lý hoạt động của máy điều hòa Inverter

Nguyên lý hoạt động của máy lạnh Inverter khá đơn giản đó là biến nguồn điện xoay chiều 1 pha hoặc 3 pha thành nguồn điện một chiều. Việc điều chỉnh này được thực hiện nhờ 2 cầu chỉnh lưu diode và tụ điện.

Do đó, hệ số công suất biến tần có giá trị không phụ thuộc vào tải và hệ số ít nhất là 0,96. Công nghệ Inverter còn giúp điện áp một chiều được đảo thành điện áp xoay chiều 3 pha đối xứng. Điều này được thực hiện bằng cách sử dụng hệ thống bóng bán dẫn lưỡng cực cổng (IGBT) cách ly sử dụng phương pháp chế độ độ rộng xung (PWM).

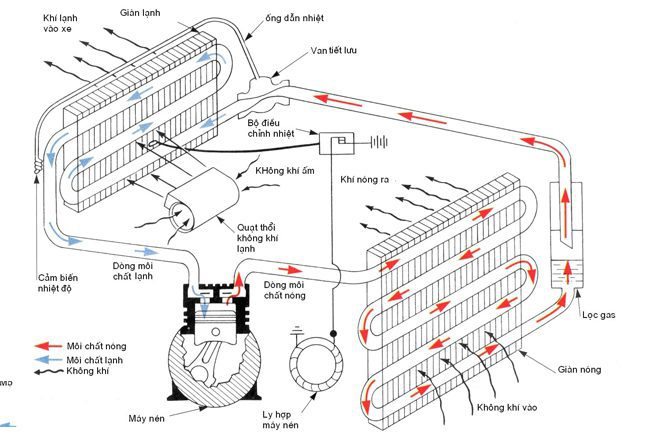

Sau khi qua van tiết lưu, gas (môi chất làm lạnh) sẽ có áp suất thấp, nhiệt độ thấp -> Môi chất lạnh đi qua dàn lạnh sẽ hấp thụ nhiệt từ môi trường xung quanh – > Quạt gió trong cục lạnh hút không khí trong phòng, đẩy qua dàn lạnh để làm lạnh rồi đưa trở lại phòng -> Môi chất mang nhiệt sẽ được đưa đến máy nén.

Tại đây, gas sẽ được nén tới áp suất cao hơn được đưa qua dàn nóng để làm mát nhờ quạt và dàn lá nhôm tản nhiệt. Khi đi qua dàn nóng, môi chất sẽ có nhiệt độ thấp hơn -> Gas tiếp tục được đưa đến van tiết tiết lưu để giảm áp suất, giảm nhiệt và bắt đầu một chu trình mới.
