Sơ đồ đấu dây điều hòa Inverter: Cách đấu điện dòng 1, 2 chiều

Cách đấu dây điện máy lạnh Inverter như thế nào là đúng kỹ thuật, hiệu quả nhất? Ban có thể tham khảo sơ đồ đấu điện điều hòa Inverter để biết đấu điện một cách chính xác nhất nhé.

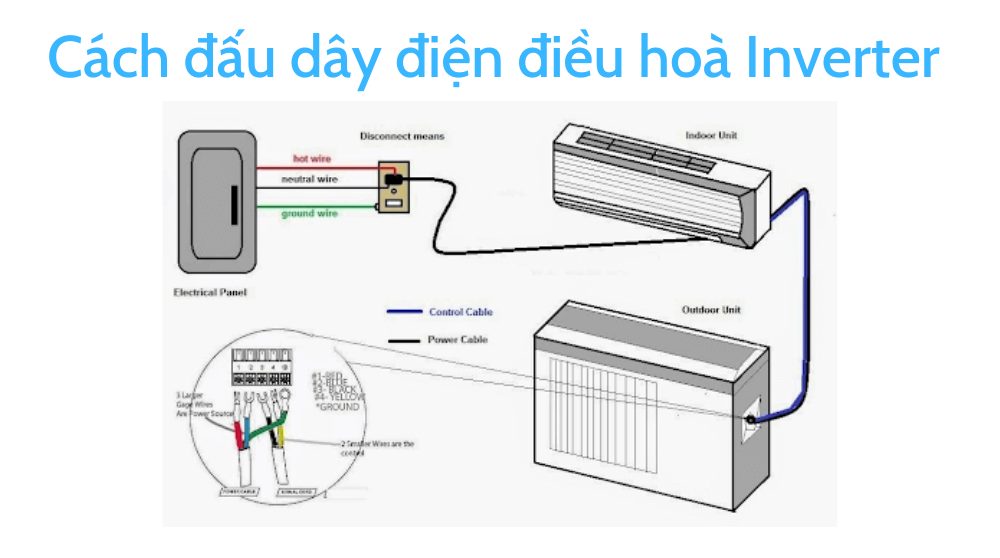

1. Sơ đồ đấu dây máy lạnh Inverter

Để có thể thực hiện việc đấu điện chính xác nhất thì bạn cần phải lên sơ đồ chi tiết, nguồn cấp từ dàn nóng đến dàn lạnh và các dây đấu trong bảng mạch:

2. Cách đấu điện điều hòa Inverter

2.1. Chuẩn bị dụng cụ

Để việc thực hiện cách đấu dây điện điều hòa Inverter được diễn ra nhanh chóng và dễ dàng bạn hãy chuẩn bị những vật dụng sau. Bao gồm:

• CB Điện.
• Ống đồng máy lạnh.
• Dây điện cần đấu.
• Ống ruột gà dẫn nước từ dàn lạnh ra bên ngoài.
• Miếng quấn cách nhiệt.
• Thanh chữ L để kê dàn nóng ngoài trời.

2.2. Các bước thực hiện

Bên cạnh dựa vào sơ đồ điện như hình minh hoạ trên bạn có thể dựa vào sơ đồ mạch điện được in trên vỏ cục nóng của máy điều hòa Inverter để quan sát toàn bộ mạch điện và tiến hành thực hiện theo các bước dưới đây:

Đấu điện dòng điều hoà Inverer 1 chiều

Bước 1: Xác định cầu đấu dây điện

Mở hộp điện ra sẽ có 5 loại dây: L, N, 1, 2,3.

Trong đó:

• Nếu L và N là ký hiệu của pha nóng, pha lạnh thì 1,2,3 chính là ký hiệu của 2 dây cấp tốc có nhiệm vụ kết nối với dàn lạnh.
• Dây 1,2 có nhiệm vụ lấy nguồn từ dàn lạnh, dây 3 có nhiệm vụ lấy tín hiệu
• Dây 1 và dây L thông mạch với nhau và được kết nối với nhau bằng một sợi dây, tương tự dây 2 và dây N cũng vậy.

Bước 2: Thực hiện nối dây

Đầu tiên để nối dây một cách chính xác bạn phải đánh dấu đầu nối dây điện trước khi đấu nối

Thực hiện đấu nối các đầu dây 1, 2, 3 bắt đầu từ dàn lạnh ra dàn nóng theo thứ tự và ký hiệu tương ứng.

Tiếp theo, đấu nối dây N, L với Aptomat hoặc ổ cắm. (Khuyến khích dùng Aptomat để an toàn hơn).

Đấu điện dòng điều hoà Inverter 2 chiều

Bước 1: Tiến hành lắp đặt dàn nóng

Dàn nóng của điều hòa được nâng đỡ bằng giá treo, chúng ta cầ đo vị trí cách chỗ lắp điều hòa 2 chiều sao cho hợp lý nhất. Sau đó đặt máy lên giá, dùng bulong gắn cố định chân máy vào giá đỡ. Nếu điều hòa là máy 2 chiều, bước tiếp theo chúng ta sẽ lắp ống xả nước dưới đáy dàn nóng.

Bước 2: Tiến hành lắp dàn lạnh

Cần xác định vị trí lắp đặt dàn lạnh chính xác, dùng bảng tôn định vị và đo kích thước lắp đặt, cân chỉnh lại rồi đấu dây điện.

Sau đó bạn thóa vỏ bên ngoài dàn lạnh để đấu dây tín hiệu theo hướng dẫn trên sơ đồ điện đi kèm. Tiếp đến dùng tau nắn ống đồng cho ăn khớp với vị trí lắp đặt, túa rắc co ra khỏi ống đồng. Treo dàn lạnh lên bảng tôn và điều chỉnh lại dàn lạnh cho cân bằng.

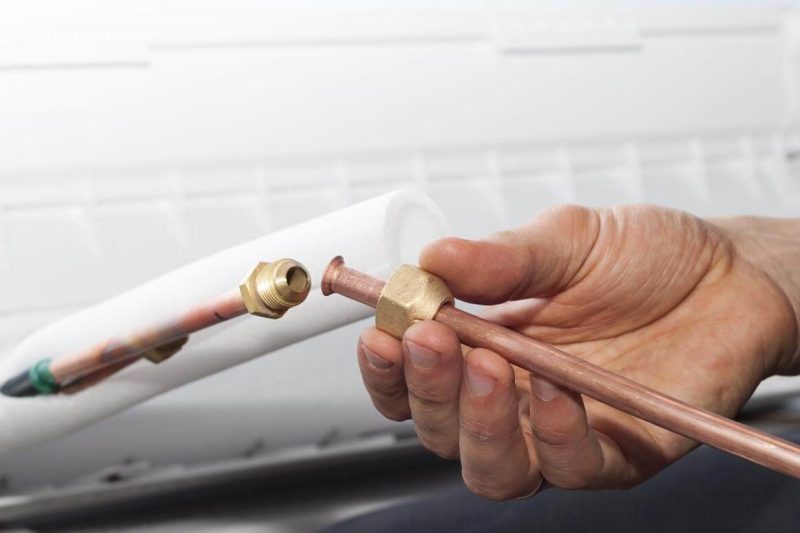

Bước 3: Tiến hành nối ống đồng khi lắp đặt điều hòa 2 chiều

Bước 4: Sau khi lắp đặt bạn chạy thử máy điều hòa

Chạy thử máy điều hòa để kiểm tra xem máy có hoạt động êm ái hay không. Nếu bạn thấy máy chạy êm  và đường thoát nước ở dàn lạnh có nước chảy thì chúng ta đã lắp đặt điều hòa đúng cách.

2.3. Lưu ý khi đấu điện

• Việc lắp đặt và đấu nối dây điện điều hòa sai quy cách, không đúng kỹ thuật có thể dẫn đến tình trạng máy không hoạt động đúng chức năng, giảm tuổi thọ, cháy mạch… gây tổn hại thời gian, tiền bạc và sức khỏe của người dùng.
• Khi lắp đặt vị trí cho dàn nóng và dàn lạnh, bạn nên đặt dàn nóng thấp hơn dàn lạnh để dầu hồi về block máy dễ hơn, tiết kiệm chi phí bảo trì mà lại tăng tuổi thọ của máy.
• Liên hệ với các trung tâm bảo hành điều hoà của hãng để được các chuyên viên đến hỗ trợ. Điều này không chỉ giúp bạn tiết kiệm được thời gian và chí phí lắp đặt mà còn đảm bảo cho chiếc điều hòa của bạn vận hành trơn tru nhất.

───────────
